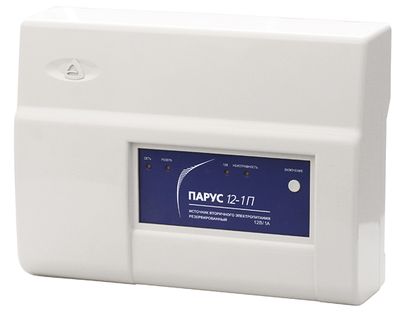

Парус 12-1П исп. 2 (Парус-4 вар.2)

Особенности

Возможность установки аккумуляторной батареи (АКБ) емкости 7 Ач.
Возможность работы с перегрузкой по току и емкостной нагрузкой до 4700 мкФ.
Два выхода для подключения нагрузки, каждый выход имеет отдельный фильтр
Электронная защита:
при переполюсовке АКБ;
при КЗ;
при перегрузке в нагрузке;
от глубокого разряда АКБ.
Автоматическое восстановление выходного напряжения после снятия короткого замыкания или перегрузки.
Звуковая сигнализация при переходе между режимами и во время критических режимов работы (перегрузки и КЗ).
Для блокировки отключения выхода +12 В на плате установлен джампер J1.
Три светодиодных индикатора позволяют визуально контролировать наличие напряжения в сети, состояние АКБ и напряжение на выходе источника.

Использование прибора

При срабатывании защиты от перегрузки отключается выход +12 В, индикатор "+12В" мигает красным светом и выдаётся прерывистый звуковой сигнал.
Восстановление выходного напряжения после снятия короткого замыкания или перегрузки происходит через 20...30 с. Не допускается продолжительная работа Парус 12-1П исп. 2 в режиме короткого замыкания или перегрузки.
В Парус 12-1П исп. 2 применен режим "плавного" включения выходного напряжения, поэтому задержанное появление индикации выходного напряжения является нормальным.
Заряд аккумулятора происходит в буферном режиме напряжением 13,7-13,8 В.
При глубоком разряде АКБ выход +12 В отключается, индикатор "АКБ" гаснет, индикатор "+12В" кратковременно мигает красным и выдается кратковременный однотонный сигнал. При установке в Парус 12-1П исп. 2 глубоко разряженного или неисправного аккумулятора индикатор "АКБ" не включается, пока аккумулятор не будет заряжен.

Технические характеристики

Постоянное выходное напряжение при наличии сети 13,5...14,0 В
Постоянное выходное напряжение при отсутствии сети 10,0...13,0 В
Напряжение пульсаций, не более 40 мВ
Напряжение срабатывания защиты от глубокого разряда аккумулятора 10,5 ± 0,6 В
Выходной ток, не более 1,0 А
Допустимая перегрузка по току длительностью до 3 мин. при заряженном аккумуляторе, не более 1.5 А
Напряжение питания сети переменного тока 187...242 В
Мощность, потребляемая от сети переменного тока, во всех режимах, не более 25 ВА
Номинальная ёмкость встроенного аккумулятора 7 Ач
Диапазон рабочих температур -10...+40 °С
Масса без аккумулятора, не более 1 кг
Габаритные размеры 285х210х87 мм
Средняя наработка на отказ, не менее 40 000 ч
Срок службы, не менее 10 лет
